型號：Xradia Cry

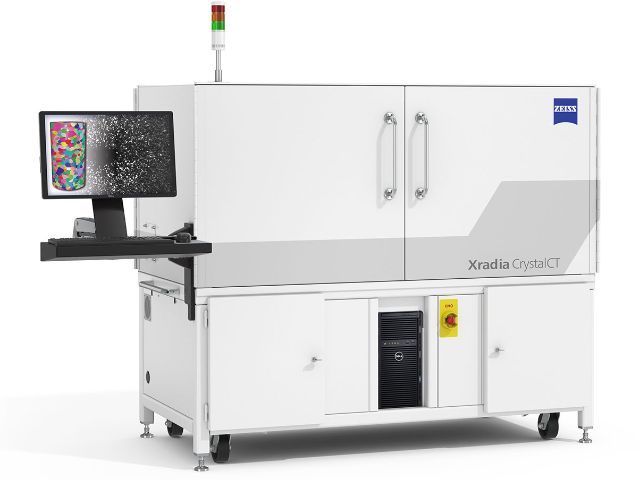

蔡司X射線顯微鏡Xradia CrystalCT先進的商用晶體成像微米CT系統

在線咨詢

服務熱線 0755-86677030

產品描述

蔡司X射線顯微鏡Xradia CrystalCT

先進的商用晶體成像微米CT系統

蔡司X射線顯微鏡Xradia CrystalCT是為您揭示樣品晶體信息和微觀結構秘密的開創性微米CT。本產品以其獨特方式擴展了計算機斷層掃描的強大技術，使其具有展示晶體晶粒微觀結構的能力，改變了研究多晶體材料（如金屬、增材制造、陶瓷等）的方式，從而為您的材料研究帶來更新、更深的洞見。

產品亮點

CrystalCT投影光路圖示。CrystalCT提供雙重模式：吸收襯度斷層掃描（ACT）和衍射襯度斷層掃描（DCT）由DCT成像的鋁制“狗骨”

鋁-4wt%銅樣品，測量斷面尺寸為（長度）1.25 mm、（寬度）1.0 mm、（厚度）0.5 mm。圖像是使用高縱橫比的黃金螺旋掃描樣品而得。鋼筋混凝土的微米CT圖像

對鋼筋混凝土樣品進行定量體積分析。孔隙渲染為紫色。

DCT為您的研究帶來更多的可能性

蔡司研究顯微鏡解決方案部門和Xnovo Technology合作提供了革命性的實驗室衍射襯度斷層掃描（DCT）功能。使用3D晶粒成像，微米CT上的DCT令技術和工業研究實驗室能夠?qū)蜗喽嗑Р牧线M(jìn)行3D成像，包括多種金屬、礦物、陶瓷、半導體和制藥樣品。專用的蔡司Xradia CrystalCT兼具了精準設計的小孔光闌和擋光板組件，從而可以利用發散的多色X射線束來照亮感興趣區域，并提高對多晶樣品較弱衍射信號的靈敏度。創新的DCT圖像采集模式消除了對大尺寸樣品的限制，讓您能夠研究更多的樣本類型。無縫大體積晶粒成像讓掃描樣品的速度更快，數據代表性更準確。

先進的衍射掃描模式，提供出色的樣品代表性

通過開創性的衍射掃描模式，蔡司X射線顯微鏡Xradia CrystalCT推動了材料表征、建模和研究。

提供出色的樣品代表性。
可以掃描更大的樣本體積。
簡化樣品制備，可處理不規則/自然的樣品形狀。
提高速度。
應對樣品的獨特性。

這些先進的模式克服了傳統DCT數據采集以前遇到的一些困難和挑戰。傳統數據采集會假設在所有的旋轉角度下，樣品感興趣區域（ROI）會通過孔徑觀察視野（FOV）得到完全的照明。受自然界黃金角的啟發，高級衍射掃描模式提供了黃金螺旋掃描模式，這樣便于管理各種樣品形狀和尺寸。

強大的微米CT平臺

蔡司利用其強大的Xradia技術，在微米CT上提供了業界知名的出色性能。憑借強大的平臺、由軟件靈活控制的X射線源/樣品/探測器定位，以及大型探測器陣列，您可以進行高對比度、高質量、高分辨率掃描。對整個物體或器件進行成像，從而展示其內部細節的3D全景。更快的采集速度使您運行樣品的時間可以縮短，從而大大提高您的生產效率和盈利能力。無損CT也可以進行原位和4D研究，從而實際了解各種條件隨時間推移的影響。蔡司X射線顯微鏡Xradia成像系統兼具久經考驗的硬件架構與先進的穩定性和漂移補償功能。正是由于這個平臺的出色穩定性，CrystalCT始終在拓展研究領域的微米CT前沿。

應用領域

金屬、陶瓷、半導體、地球科學、制藥以及更多可能

而蔡司X射線顯微鏡Xradia CrystalCT則提供了先進的、完全不同的衍射掃描技術，可以獨特地對天然狀態下大體積樣品進行晶界界面成像，同時樣品形狀符合研究和工業實驗室通用要求的實際樣品幾何形狀。與其它晶粒成像技術不同的是，DCT可以進行無損3D晶粒成像。

在吸收和衍射襯度斷層掃描系統中對鋁銅合金進行3D晶粒成像。

超薄取向電工鋼樣品的3D晶粒圖，尺寸為（RD）4 mm、（TD）2 mm、（ND）0.08 mm。

高度為30 mm的太陽能電池板的多晶硅材料3D晶粒圖。

石蠟包埋老鼠胚胎的二維虛擬橫截面和三維渲染剖視圖。

材料科學

高分辨率吸收襯度斷層掃描和無損三維晶粒成像的補充信息，提供了尺寸、形狀、取向和晶界信息。
通過無損方式觀察到的內部微觀結構和堆疊晶粒圖，這是表面成像方法（如光學和電子顯微鏡）無法實現的。
能夠?qū)?shù)據進行分割和分析，以獲得定量的3D結構和顆粒描述。
通過非原位和原位進行4D成像，以觀察材料的演變過程，例如力學載荷或腐蝕。

金屬和礦物

以3D形式了解晶粒尺寸和相演變，從而洞察合金性能以及其對熱加工和機械加工的依賴性。
導出實際的3D結構進行物理模擬：使用無損3D斷層掃描進行高通量數據成像、表征和巖心建模（可達4英寸），預測材料性能（力學、熱等）或進行數字巖心模擬。
為原位驅替研究或3D礦物學研究進行高襯度3D成像。

制造

適用于各種樣品尺寸，包括3D全景中的大物體，在特定的應用中搭配3D晶粒圖。
對3D打印金屬部件進行基于晶體學的打印質量評估。
可對完整的器件進行高通量掃描并快速獲得結果。
補充或替代物理切片，無需破壞樣品。

生命科學

對染色和未染色的軟硬組織及生物微觀結構進行高襯度成像。
快速無損地驗證樣品的染色和特征結構位置，以便后續使用3D電子顯微鏡進行成像。
